Planta de trituración de mandíbulas de 150 t/h para aplicaciones de trituración de piedra de río
June 9th 2026
El procesamiento físico de la piedra de río representa uno de los desafíos geométricos y reológicos más complejos en el ámbito del procesamiento de minerales y agregados. Debido a su alto contenido de dióxido de sílice y una resistencia a la compresión que frecuentemente supera los 200 MPa, el diseño de un circuito de trituración primaria exige una configuración de equipos que absorba las cargas de impacto dinámicas sin provocar una fatiga prematura en los componentes estructurales.
Como arquitectos de soluciones mecánicas, la optimización de una planta de trituración de mandíbulas de 150 t/h para aplicaciones de trituración de piedra de río no se limita a la selección aleatoria de un equipo. Requiere un cálculo riguroso del balance de masas, asegurando que la alimentación sea continua, el flujo volumétrico sea predecible y la velocidad de paso interetapa evite el fenómeno de embotellamiento en las tolvas de transferencia intermedias.
Sincronización Mecánica y Parámetros Estructurales de la Etapa Primaria
Para estabilizar un rendimiento neto de 150 t/h trabajando con un material tan abrasivo como el canto rodado de río, la unidad de trituración primaria debe poseer un tamaño de alimentación máximo compatible con la distribución granulométrica natural del yacimiento. Utilizando los datos de ingeniería de configuraciones pesadas móviles y estacionarias, la integración del módulo de trituración primaria de la serie NK75J resulta ideal para esta tasa de transferencia de masa.

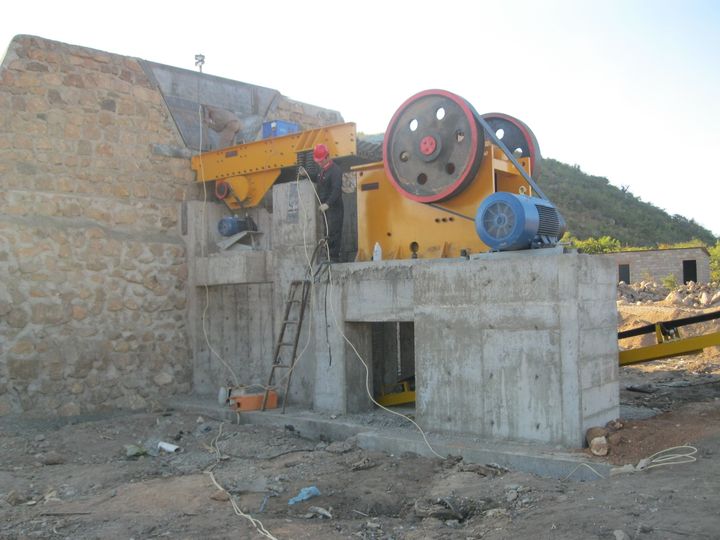

Este sistema integra un triturador de mandíbulas modelo PE3040, el cual cuenta con un tamaño de alimentación máximo admitido de 680 mm. Esta holgura geométrica en la boca de alimentación previene el acuñamiento físico de las piedras de río esferoidales más grandes. El movimiento elíptico optimizado de la mandíbula móvil garantiza que la energía de compresión se aplique perpendicularmente a los planos de debilidad de la roca, minimizando el desgaste tangencial que incrementa el costo por tonelada de agregado producido de forma innecesaria.
El flujo se inicia en una tolva de alimentación con una capacidad volumétrica de 6 metros cúbicos, acoplada directamente a un alimentador vibratorio de alta frecuencia modelo FK0936. La función crítica de este alimentador es realizar un cribado previo de los finos naturales (arenas y lodos de río menores a la apertura de descarga del triturador). Al desviar estos finos antes de la cámara de trituración, se libera volumen útil dentro del triturador de mandíbulas, permitiendo que la potencia instalada de 141.4 kW se aplique exclusivamente a la roca que requiere reducción real de tamaño, estabilizando el consumo energético de la planta.
Matriz de Equipos Sincronizados para Circuito de Piedra de Río
Para asegurar que los 150 t/h de la descarga primaria se transformen en un producto comercializable y con una geometría cúbica óptima, la planta debe estructurarse bajo un esquema de equilibrio de masa multi-etapa. A continuación se detalla la configuración del circuito integral:
| Etapa del Proceso | Modelo de Equipo Principal | Capacidad de Operación (t/h) | Potencia Nominal (kW) | Tamaño de Alimentación Máximo (mm) | Función Específica en el Flujo |
|---|---|---|---|---|---|
| Alimentación y Pre-cribado | FK0936 / Tolva 6m³ | 150 – 350 | Variable (Vibratorio) | 680 | Dosificación continua y separación de subproductos finos naturales. |
| Trituración Primaria | PE3040 (Módulo NK75J) | 150 – 350 | 141.4 | 680 | Reducción primaria del canto rodado y fragmentación de alta resistencia. |
| Trituración Secundaria | HPT300 (Módulo NK300H) | 110 – 440 | 283 | 220 | Trituración por trituración intergranular para dar cubicidad al material. |
| Clasificación de Producto | SKX1536 (Criba Vibratoria) | 150 – 400 | 30 | 200 | Separación por tamaños y retorno de sobretamaños al circuito cerrado. |
Viabilidad de Infraestructura y Análisis del Flujo de Capital Operativo
Desde la perspectiva del diseño de la planta, la selección de la configuración de la serie NK permite prescindir de la construcción de cimentaciones de concreto masivas y permanentes en el sitio de la mina. Esto reduce drásticamente el gasto de inversión inicial y acorta los tiempos de despliegue electromecánico en el frente de explotación.
Al procesar piedra de río, el indicador financiero más crítico no es el costo de adquisición del equipo, sino la velocidad de amortización del capital a través de la reducción del desgaste. Las mandíbulas de la serie PE3040 emplean aleaciones de alto contenido de manganeso con adición de cromo, lo que retrasa la deformación plástica bajo esfuerzos de compresión cíclicos extremadamente altos. Al acoplar dinámicamente el alimentador FK0936, se logra que el flujo volumétrico que ingresa a la cámara sea constante, evitando el llenado excesivo o la operación en vacío. La operación en vacío provoca impactos directos entre las placas de mandíbula, destruyendo los perfiles de los dientes de trituración y acelerando el gasto de mantenimiento operativo.
En conclusión, una planta diseñada bajo estos criterios de arquitectura de soluciones garantiza que la energía por tonelada se mantenga en niveles óptimos de eficiencia. Al controlar el balance entre la apertura de alimentación de 680 mm, la tasa de alimentación constante proporcionada por el alimentador vibratorio y la potencia instalada de 141.4 kW, el operador obtiene un sistema robusto capaz de mantener una disponibilidad mecánica superior al 90% en las aplicaciones más severas de trituración de piedra de río.
